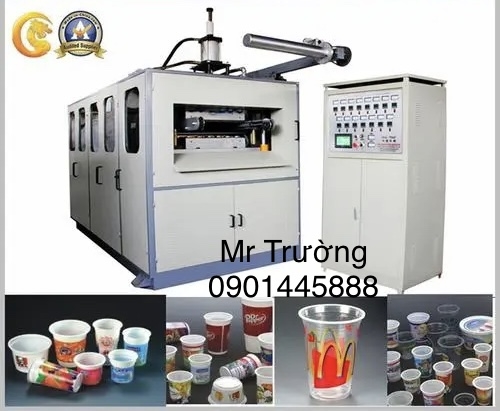

Máy làm cốc nhựa dùng 1 lần 720
-
Mô tả
-
Hướng dẫn mua hàng
Thông số kĩ thuật máy làm cốc 720
1. Thông số kỹ thuật
|
Điều kiện sử dụng |
380V/3P/50HZ |
|
Nguyên liệu sản xuất |
Nguyên liệu thích hợp PP、PS、PET、PVC |
|
Phương thức chuyển động |
Motor + Áp lực khí |
|
Tốc độ thành hình |
≦35 nhịp /phút (Độ sâu hìnhh tành≤160mm) ≦35nhịp/phút (độ sâu hình thành≤160mm) |
|
Kích thước tấm màng |
W＝720mm（có thể chỉnh） W＝720mm Điều chỉnh |
|
Sử dụng áp suất không khí |
0.6～0.8Mpa |
|
lượng khí tiêu thụ |
2200L/min |
|
lượng thoát khí máy nén khí |
2200～3000L/min |
|
lượng nước tiêu thụ |
≦0.5m3 |
|
Kích thước ngoại hình |
3.5×1.6×2.4m |
|
Công suất tiêu thụ thực tế |
Khoảng 65KW |
2. danh sách trang thiết bị
|
Định hình cốc |
1 chiếc |
|
Tủ điện |
1 chiếc |
|
Thu phế cuộn |
1 chiếc |
Cấu hình thiết kế
|
Giá đỡ |
thép vuông tiêu chuẩn, thép U 1 20, đáy có thép hàn dày 16mm |
|
tấm cửa khép kín cả máy |
phần trên phần thao tác có cửa sổ quan sát, tấm chê kín lò có thể di chuyển |
|
tấm khuôn làm việc trên và dưới |
Đúc thép hình tròn QT500, không có lỗi khí, không có cát |
|
bốn trụ dẫy khuôn |
Đường kínhbốn trụ=95mm,xử lý thép 40Cr, mạ kẽm cứng, mài mặt gương, ống trụ≤200mm,ruyền luyện kim chất liệu bột Zns |
|
bánh con sen |
Tiêu chuẩn 210, sản xuất :thương hiệu đài loan |
|
Motor |
P=15KW（4 cấp） |
|
độ dày có thể làm được |
0.3～2.0mm |
|
Diện tích thành hình tối đa |
720×400mm |
|
kích thước trạm khuôn |
1100×350mm |
|
tốc độ hình thành |
≦32lần/MIN |
|
xi lanh kéo dãn dài |
Đường kính 125×125mm |
|
van khí |
MAC Mỹ |
2. bộ phần kéo màng xích
|
Dẫn kéo xích |
Thép 45, xử lý ni tơ HV740 |
|
Phương pháp làm mát xích |
Trên xích và bên xích có bộ phần làm mát |
3. bộ phần kéo
|
chênh lệch kéo màng |
±0.5cm |
|
Motỏ đưa màng |
motor 3KW với biến tần |
4. lò nhiệt gia nhiệt trên và dưới
|
hình thức kết cấu lò |
Kết cấu lò nhiệt trên và dưới |
|
chất liệu lò gia nhiệt |
Chế bằng thép không gỉ |
|
khống chế nhiệt của lò điện
|
Nhiệt độ Sử dụng PID chỉnh,chuyển ra sử dụng mô đun chỉnh áp ,nhiệt độ chệnh lệch ±10℃,sử dụng 14 đường khống chế nhiệt |
|
giá đỡ lò nhiệt |
Thép U 120, và thép U 100 kết hợp |
|
xi lanh lò ra vào |
Xuất sứ: CHINA |
|
Miếng gia nhiệt
|
Miếng nhiệt sứ lỗi trông màu đên ,hồng ngoại kiệu cắm vào .kích thước 240mm980mm. Lò trên dọc 9 miếng cùng 9 tổ, lò dưới ngang 9 miếng, dọc 8 tổ, công suất gia nhiệt, xuât xứ: liên doanh thương hiệu quốc tế |
5. bô phần xi lanh khí
|
Xi lanh kéo dãn dài |
Đường kính 125X125mm （双节气缸） đường kính 125x125mm(i lanh đôi) |
|
van xi lanh |
Mac Mỹ |
|
Ống khí kết nối của máy |
ống PU Đài Loan ¢ 12 và 10 ¢ |
6.Bộ phần kéo màng phế
|
bộ phần kéo màng phé |
Độc lập, kết nối động cơ nhôm bánh sen, chặt chẽ ma sát phế liệu, động cơ công suất 0.37KW |
|
Bánh xe thu phé |
Xuất xứ Quảng Châu |
7. các tủ điều khiển nhiệt
|
Nhiệt độ lò |
Điều chỉnh PID nhiệt độ, tiết điện áp tiết điện áp lựa chọn đầu ra của module, độ lệch nhiệt độ kiểm soát trong vòng ± 5 ℃, kiểm soát nhiệt độ trên và dưới độc lập, kiểm soát nhiệt độ 14 đường |
|
Bộ biến tần đưa tấm màng |
Xuất xứ : YING WEI TENG Thẩm quyến |
|
nút bấm |
Schneider của Pháp
|
|
Phương thức thao tác |
Màn hình cảm ứng 10,4-inch của Đài Loan,PLC Đài Loan TAI DA |
|
Module chỉnh áp lực |
Hệ thống kiểm soát nhiệt độ sử dụng mô-đun tiết điện áp 75A, chênh lệch nhiệt độ trong khoảng ± 5 ℃ |
|
đồng hồ nhiệt |
Sử dụng bảng điều khiển nhiệt độ thông minh |
