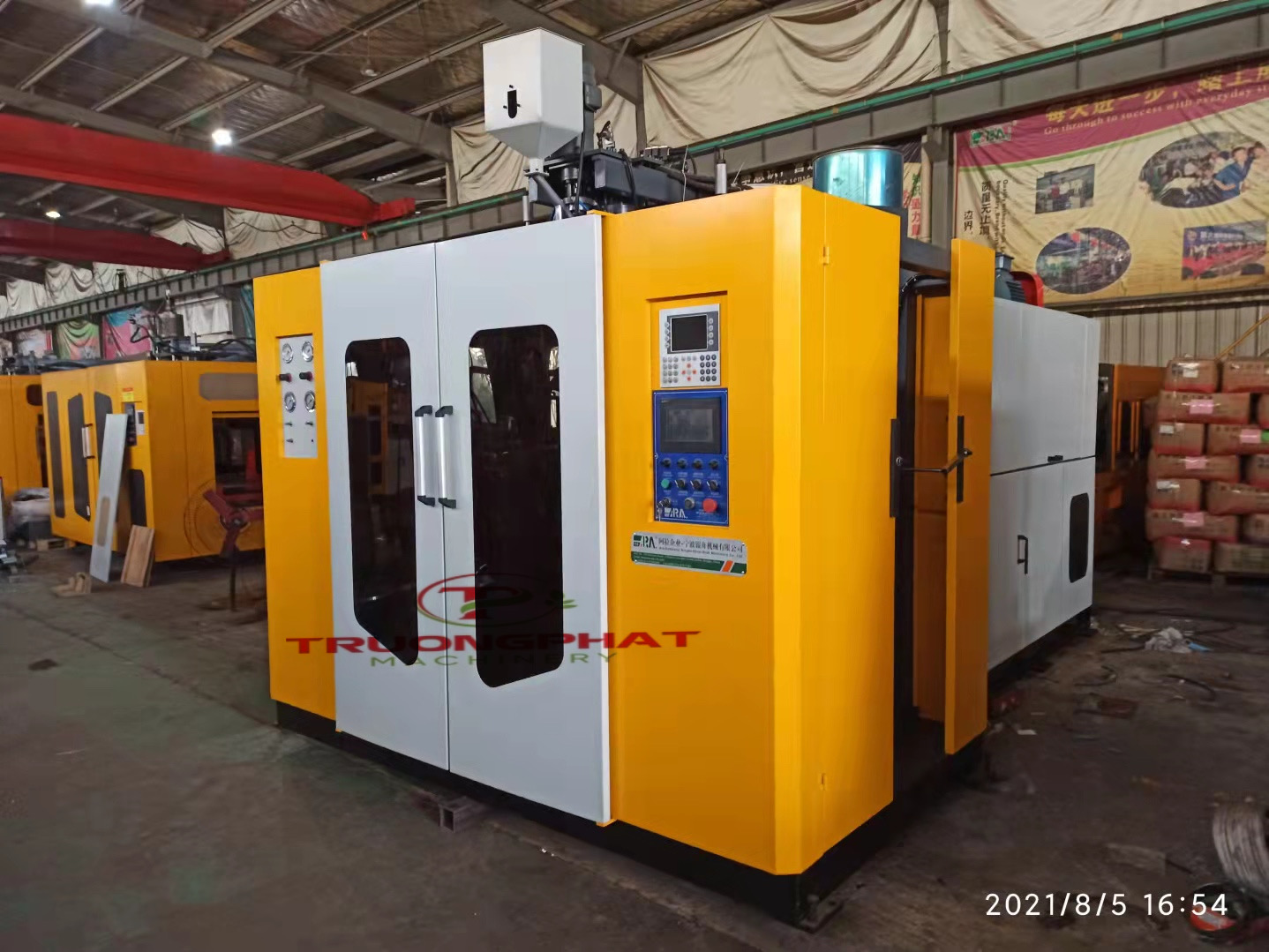

Máy thổi nhựa 2J8L hai kìm hai màu
|
Danh mục |
Thông số kỹ thuật |
Tiêu chuẩn kích cỡ |
Giải thích |
|
Dung tích (L) |
|
5L-8L（MAX） |
|
|
|
|
|
|
|
Thiêt bị đùn ( đùn chính) |
Đường kính trục vít |
Φ80mm |
|
|
|
Tỉ lệ trục vít |
22-25：1 |
|
|
|
Chất liệu trục vít |
|
38CrMoALA |
|
|
Công suất đùn |
80-120KG／Hr |
For HDPE5502 example |
|
|
Mô thức đùn |
Hộp số khống chế+ băng tải kéo |
Shark-tooth surface gear case Speed regulation by frequency converter (Taiwanese Delta) |
|
|
Công suất motor trục vít |
15+4KW |
JIANGSU(china) motor |
|
|
Tốc độ thanh vít |
10—100rpm |
|
|
|
Số vòng nhiệt |
12 |
Japanese Misubishi temperature control module |
|
|
Công suất gia nhiệt |
3 φ 3.3KW |
|
|
|
Số quạt thổi làm mát |
3 |
Power: 0.085KW |
|
|
Chức năng làm mát |
Có thể chỉnh |
Làm lạnh bằng nước mát |
|
Phần mở đóng khuôn
|
Kiểu di chuyển kìm |
Dây thăng,vòng bi |
Tốc độ nhanh,chính xác cao |
|
|
Mở ( chu kì khô) |
Pc／h≈950 |
|
|
|
Tốc độ đóng mở kìm của khuôn |
700mm／sec； |
42m／min |
|
|
Kích thước khuôn lớn nhất |
400×470mm |
(Width×Height) |
|
|
Hành trình mở kìm |
190~500mm |
Min.～max. |
|
|
Lực đóng kìm |
50KN |
|
|
|
Thickness of mould Độ dày của khuôn |
160~200mm |
|
|
|
Mould horizontal stroke control |
Proximity switch |
Để kiểm soát: Khuôn mở cửa từ nhanh đến chậm, khuôn gần từ nhanh đến chậm (thương hiệu: TAIWAN DELTA) |
|
|
Khống chế hành trình kìm đóng mở |
Proximity switch |
Để kiểm soát: Khuôn mở cửa từ nhanh đến chậm, khuôn gần từ nhanh đến chậm (thương hiệu: YINKE) |
|
Die head Đầu đùn |
Kiểu đầu chết |
Continuous extrusion |
The material will be extruded to the center of the die head so that to avoid converging line, make the bottle more smooth |
|
|
Vật liệu |
|
38CrMoALA,deal with mirror finishing inside surface |
|
|
Khoảng cách giữa Tâm |
2/150; 4/80 |
TAIWAN YANHUA
|
|
|
Đường kính |
Min~Max(single die head) |
|
|
|
Phương pháp làm nóng |
|
Stainless steel heating rings，temperature can be controled±1%； |
|
|
Kiểm soát nhiệt độ của đầu chết |
4 |
|
|
|
Đầu thổi khí |
Có sẵn |
Theo kỹ thuật để điều chỉnh thời gian và thổi áp lực |
|
|
Điểu chỉnh độ dày |
Khuôn mẫu điều chỉnh bên ngoài |
|
|
|
điều chỉnh theo hướng xuyên tâm |
±2mm |
Blow pin can be single head |
|
Thiết bị thổi |
Thiết bị thổi |
|
Blow pin can be single head |
|
Hệ thống điện |
Nhiệt độ khống chế |
Japanese Misubishi for PLC |
Japanese Misubishi temperature module, up-down limits alarm, PID control |
|
|
Bảo vệ quá tải |
|
Electric protection according to all kinds of products, prevent from damage from unstable electric power.( low-voltage apparatus: brand Chinese SHENZHENG TIANZHIXING) |
|
|
Tương tác khống chế |
PLC |
Japanese Misubishi PLC Program designed with universal code, can be changed upon request. |
|
|
Thao tác giao diện |
PLC |
Taiwanese Hitech PWS series Touch panel with failure alarm display |
|
|
Thời gian cài đặt |
Touch panel |
Pressure and time setting on screen, centralize management and action inspection |
|
Hệ thống thủy lực |
Mô tơ dầu chính |
11KW |
Chinese JIANGSU motor |
|
|
Bơm dầu chính |
Vane pump |
Taiwanese Hitech |
|
|
Động tác khống chế |
Tỷ lệ khống chế |
According to request（0—999） |
|
|
Áp lực lớn nhất |
140kg／cm2 |
High and low pressure can be controlled independently by valves (brand: Taiwanese HP) |
|
|
Làm mát thủy lực |
independent |
|
|
Hệ thống áp suất không khí |
Vị trí khống chế |
|
Van áp lực đài loan |
|
|
Áp lực lớn nhất |
6kgf，0.4m3／min 8kg/cm2 |
All air roads will be connected by PU pipes |
|
Bộ phận khác |
Lubrication method |
|
Manual lubrication at regular time |
|
|
Khuôn làm mát |
|
It will be cooled by cooling water independently, 2-in 2-out water flow pipes (unilateral) |
|
|
hộp số,phiễu cơ sở, và điểm đầu làm mát |
|
It will be cooled by cooling water independently |
|
|
Kích thước máy |
L*W*H |
3700*2200*3100（mm） |
|
|
Trọng lượng máy |
|
7 -8TON
|
