Máy cán màng PP khổ 700mm

12/01/2017

Máy cán màng PP khổ 700mm

Máy cán màng PP/PS khổ 700mm được sử dụng rộng dãi và phổ biến trong các lĩnh vực sản xuất nhựa định hình như sản xuất khay nhựa pp,khay đựng linh kiện,khay đựng phụ tùng...ứng dụng trong sx ly cốc nhựa sử dụng một lần.

Hình ảnh máy cán màng PP/PS

I.THÔNG SỐ CHÍNH MÁY CÁN MÀNG PP/PS

1. nguyên liệu phù hợp: PP / PS mảnh hoặc bột
2.chiều rộng hình thành lớn nhất: 720mm đối với nguyên liệu PP(0.4mm-2mm) , 700mm đối với  nguyên liệu PS (0.4-2mm) , độ dày PP/PS dưới 0.4mm thì khổ màng là 660mm .
3. Độ dày của sản phẩm: 0.2-2.0mm màng PS còn PP 0.25-2.0mm
4. Max. Công suất của máy đùn: PP( 0.4mm -2mm) và (PS 0.4mm -2mm ) khoảng 180-220Kg / h, độ dày PP/PS dưới 0.4mm thì khoảng 130-150kg/h

II.THÔNG SỐ CHI TIẾT TỪNG BỘ PHẬN MÁY CÁN MÀNG PP/PS

1. hệ thống đùn: Hộp số
a.Model # 250 Hộp số bằng mặt bích răng cứng: một
Phần thân của hộp số được làm từ thép đúc.bàn trang điểm Các răng làm công nghệ với mài và mạ lột cuối cùng, trong đó còn các đặc điểm khác nhau như giảm xóc, chống ma sát, tiếng ồn thấp, thời gian sử dụng dài, vv



Hình ảnh hộp số máy cán màng pp


b. Trục vít
Chất liệu: nitrided thép chất lượng cao-38CrMoAlA
Nitrat hóa sâu: 0.4-0.7mm, hardness độ cứng≥940HV, mong manh là 2 lớp.


Trục vít máy cán màng pp

c. vỏ lòng cào
Chất liệu: nitrided thép chất lượng cao-38CrMoAlA
Nitrat hóa sâu: 0.4-0.7mm, hardness độ cứng≥940HV, mong manh là 2 lớp.

d. Số đoạn gia nhiệt: 5 vùng
e. vùng Lò gia nhiệt: Các vùng gia nhiệt được làm bằng nhôm đúc nóng với quạt làm mát. Mỗi vùng gia nhiệt có một đường hầm được thiết kế đặc biệt cho gia nhiệt
f. động cơ điện Chính: 55kW, 6-gear, FC; tốc độ quay: 980r / min
g. AC động cơ với một điều khiển biến tần
h.Đường kính trục vít:110mm
i. L/D: 33:1 tỷ lệ dài đường kính :33:1

2.Bộ thay lưới Không ngừng hai sàn lưới: một bộ
a. Cơ cấu nội bộ đặc biệt của nó cung hiệu quả tuyệt vời
b. Các bộ phận của bộ thay lưới gồm khuôn được làm bằng thép hợp kim, mà có kinh nghiệm xử lý nhiệt đúng.
c. kiểu cách khống chế: hoàn toàn bằng áp lực thủy lực
d. Áp lực điều chỉnh: một
e. Công suất động cơ: 2.2k

3.  Đầu đùn
a. Chất liệu: thép hợp kim siêu nhiệt kháng
b. Cấu trúc: T-hình, khung kênh lưu lượng quần áo, bề mặt khuôn bên trong đánh bóng.
c. Các dòng được mạ chrome. Và bề mặt dòng chảy là đánh bóng cho đến khi nó như gương.
d. Các khe của khuôn có thể được điều chỉnh với các vít điều chỉnh nhẹ.
e. Có 3 vùng nhiệt trong khuôn và 2 vùng nhiệt trên các kết nối
f. gia Nhiệt có nghĩa là: làm nóng bên trong bộ gia nhiệt
g. Chiều rộng thực tế của đầu đùn: 800mm

Đầu hình máy cán màng pp

4. Một  bộ trục lăn
a. Cấu trúc: ba con lăn nhiệt nằm trên vòng với gốc độ 45 °
b. Số cuốn: 3
c. Đường kính của con lăn: 350mm
d. Chiều dài cuộn: 780mm
e. Độ dày của các cuộn: ≥25mm
f. xử lý bề mặt con lăn : 14 lớp siêu xử lý gương đánh bóng.
g. chất liệu: nước
h. Ba con lăn được điều khiển bởi một động cơ biến tần (6-gear, 3.7kW, FC) với giảm tốc. Tốc độ quay của con lăn sẽ được điều chỉnh đồng bộ.
i.bộ phần có cách Tự khóa phía trước và hệ thống chuyển động ngược , được điều khiển bởi Motor biến tần 3 pha cảm ứng (Output: 1HP, 750W)

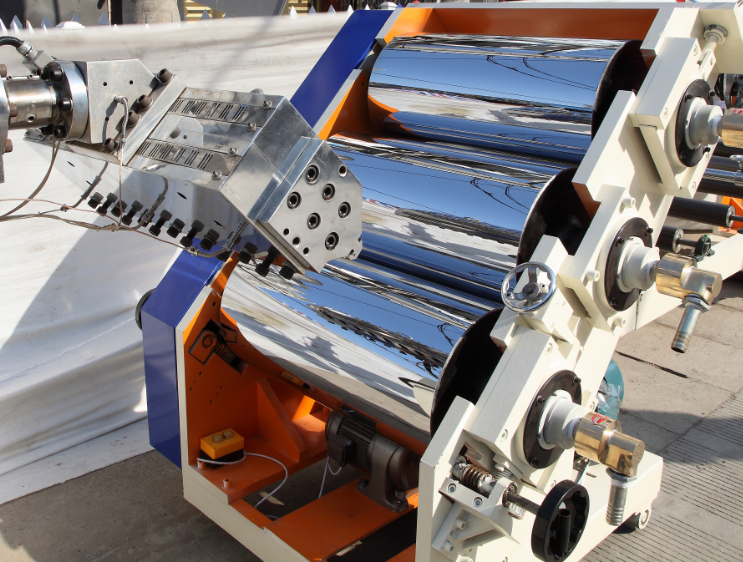

Quả lô lăn máy cán màng pp

5.Hệ thống điều chỉnh nhiệt: một bộ (Chỉ sử dụng để làm tấm màng PS)
Nó kiểm soát nhiệt độ của ba cuộn lăn riêng. Nhiệt độ của ba cuộn lăn có thể được điều chỉnh riêng.


Máy khống chế nhiệt độ quả lô máy cán màng

6. Air Cooling Stand: one
a. Số các con lăn truyền động: 7
b. Đường kính của các con lăn: 55mm * 7pieces; 110mm * 1piece
c. Chiều dài con lăn: 740mm
d. xử lý bề mặt Con lăn: mạ chrome và nửa gương đánh bóng

7.Bộ phần Cắt: một
Dao xả băng : 2pcs

8.Bộ phần cuốn: một
a. con lăn cuốn bằng thép: một
Đường kính của trục: 180mm
Chiều dài của con lăn: 740mm
Xử lý bề mặt: mạ chrome và nửa gương đánh bóng
b. con lăn cuốn cao su: một
Đường kính con lăn: 180mm
Chiều dài con lăn: 740mm
Xử lý bề mặt: chống xói mòn tráng, khả năng chịu nhiệt và kháng cao su ma sát và đánh bóng.
c. Motor: Một cái (6-gear, 2.2kw, FC)
d. AC động cơ với một biến tần
e. Kẹp và phương tiện đóng mở: bằng vít

9. Single-shaft Winder(One set)
a. Số trục: một
b. Cấu trúc: các trục tua là bao gồm có ba miếng thép, mà có thể được tách ra và tháo lắp dễ dàng

10.  Bộ thu quay màng phế :một bộ

Bộ quay thu phế máy cán màng pp


 11. Tủ khống chế : một bộ
 Kết luận: Các chi tiết đặc điểm kỹ thuật trên chỉ là để tham khảo. Các chi tiết máy cuối cùng sẽ được theo các hợp đồng đã ký kết.

Tủ điện điều khiển máy cán màng pp

III.THIẾT BỊ PHỤ TRỢ CHO MÁY CÁN MÀNG

1. Máy nghiền băm SP-650 Cao su & Nhựa
SP-650 Máy nghiền nhựa là một thiết bị trợ lý của máy đùn nhựa. Nó chủ yếu được sử dụng để đập các màng phế thải và chất liệu như PS, PP, nylon, nhựa kỹ thuật và PVC,. Nếu đổi lưới dao và sàn và mặt dao của con dao được điều chỉnh, nó có thể  băm nhựa, như, màng định hình, tấm màng mỏng, mảnh mỏng, vv

2. SP-110 Máy trộn được sử dụng để trộn hạt nhựa hoặc bột đều.
Main Technical Parameter:
phễu  1100(mm) Motơ1.5(KW) dung tích  50  Công suất 150(kg/h) Đường kính 1100X1100X1050 Trọng lượng125(Kg)

3. SP-600 Plastic Raw Material Autoloader
Bộ cấp liệu vít xoắn
Feeding Motor Power, kW  công suất motor    0.75
Material Pushing Motor Power
công suất  motỏ cấp    0.55
Material Transmission Pipe Diameter(mm)
 đường kính ống vít    76
Feeding Capacity(kg/h) công suất cấp liệu    500-600
Material Tank Volume(Kg)
dung tích thùng chứa    80
L×W×H)cm /Dimension of Material Box
 đường kính thùng chứa    65*65*80
Weight(Kg)  trọng lượng máy    80
