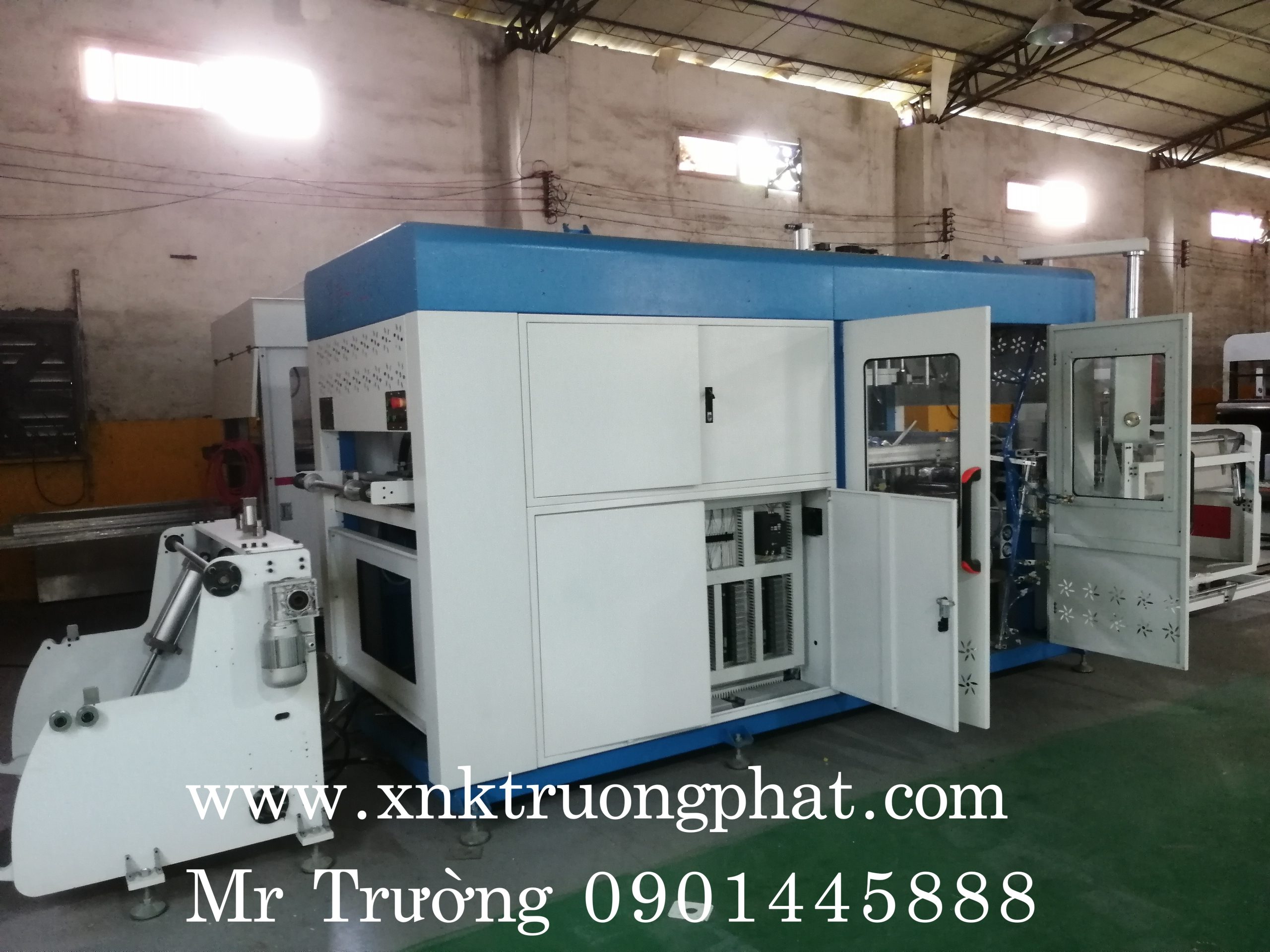

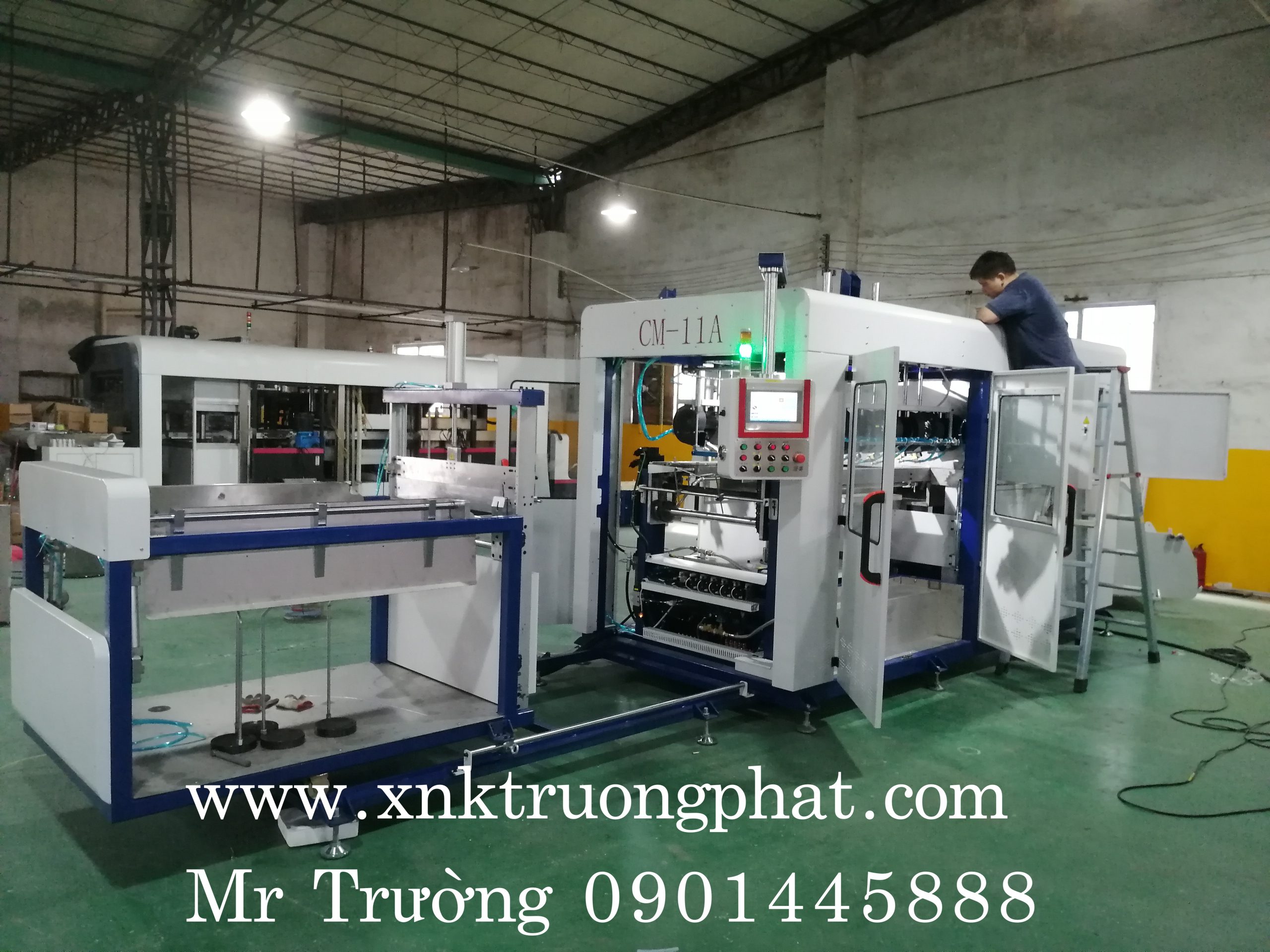

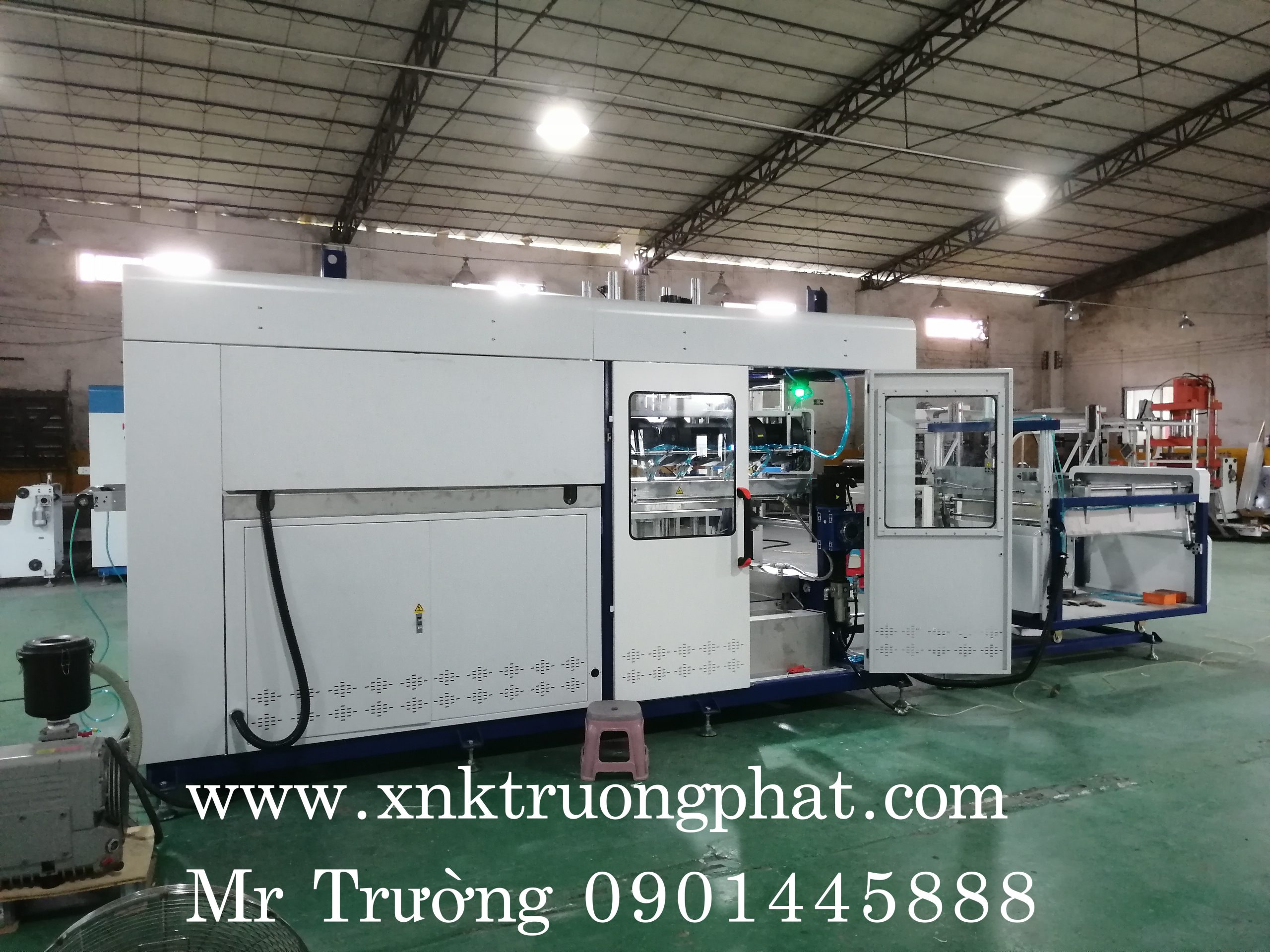

Máy hút định hình motor servo Trường Phát
Ý tưởng Thiết kế
Hiệu quả cao, chất lượng cao tấm nhựa PET, PS, PP, PC, PVC, HIPS, sản xuất các loại khay nhựa, sản phẩm đóng gói trang trí trong, như: khay tiêm y tế, khay nước uống , khay dụng món ăn, khay linh kiện di động,khay bánh kẹo, khay đựng trứng, khay điện tử, đồ ăn một lần,vv
, thiết kế ngăn chặn rò rỉ không khí đã được tạo ra trong khuôn hiệu quả, tab kéo khác nhau về chiều dài, độ dày không đồng đều, do đó làm giảm sự khó khăn của các sản phẩm tạo thành một tỷ lệ từ chối cao để đảm bảo sự phù hợp sản phẩm
Phân tích sản phẩm
Căn cứ vào yêu cầu của khách hàng :thành hình ,tấm màng,thiết kế đối với tấm màng sau khi ra nhiệt thành hình, Và việc sử dụng các khuôn mẫu hàng đầu hệ thống điện tốc độ cao . Phụ trợ hoàn thiện kich thước thổi thành hình. Qua đó nâng cao hiệu quả sản xuất và yêu cầu chất lượng. đề nghị sử dụng nhiệt độ chính xác hệ thống kiểm soát nhiệt độ vi tính,kết hợp độ chính xác cao động cơ kéo màng, đảm bảo các độ dày khác nhau sản xuất kích thước lỗi . Căn cứ yêu cầu thiết kế máy mỗi phần có một chức năng cắt ngang . Theo tính chính xác và độ bóng bề mặt yêu cầu chiều của sản phẩm của khách. Cần áp dụng khuôn mẫu nhôm chính xác
Phương thức huts thành hình
Sử dụng hệ thống gia nhiệt điện hồng ngoại để làm nóng tấm màng hiệu quả,kiểm soát nhiệt độ không làm cho tấm màng nhựa tình trạng chảy rũ xuống. kéo màng thông qua động cơ Các tấm được chuyển đến vị trí tạo hình,khởi động hệ thống nén khí ,phụ trợ tăng cường khuôn, thông qua khuôn các tấm màng phải phù hợp để hút thành hình . sau khi sản phẩm thành hình vẫn liên tục đưa tấm màng vào khuôn mâm , Trong trường hợp này, hệ thống chuyển để làm việc,khiến động tác thứ 2 tấm màng không trở lại thay đổi lệch lạc, Thiết bị cắt tự động hoặc bằng tay bộ theo chiều dài yêu cầu,sản phẩm cắt hoàn thiện, do đó quy trình chu kỳ sản xuất tốc độ cao
Ưu điểm: gia nhiệt nhanh, kéo tấm màng chính xác, hiệu quả sản xuất cao, tỷ lệ phế thấp.thích hợp cho tất cả các sản phẩm khó hút
Kết cấu trang thiết bị
1, kết cấu thân :sử dụng thép u số 10 hàn nối .Để làm cho khung gầm vững chắc hơn, chịu lực dập 40 tấn trở lên. các bộ phận quan trọng của kết nối Bu Lông cài đặt dễ dàng, loại bỏ và bảo trì và thay thế
2 ,kết cấu máy thành hình :tổng thể máy sử dụng thiết kế 4 trụ , và phối hợp trụ mạ crom, thiết kết cùng trục với măm. Như thé sẽ lên sàn xuống sàn ổn định,nhanh nhẹ, đạt được nhu cầu khuôn dưới và màng kết hợp với độ chính xác cao, áp lực đùn lên thiết kế là 2 tấn, khuôn măm dưới sử dụng 30mm tấm thép, và mài nghiền kỹ phẳng, sàn khuôn măm và kích thước khuôn thiết kế hợp lý, măm sử dụng măm làm mát nước tuần hoàn bằng nhôm hoàn toàn.
3. hệ thống cấp liệu ; sử dụng giá đỡ nguyên liệu lớn tự động, 1 lần có thể lên nguyên liệu 50-300kg / cuộn, Và xen kẽ khóa công nghệ sử dụng hai trục thay nhau, Các động cơ có một chức năng hoạt động ngược lại, tấm thu vào thuận tiện.
4. bộ phận ra nhiệt : sử dụng gạch nhiệt sứ hồng ngoại gia nhiệt đều, măm cách nhiệt độ có mặt gương phản chiều, khống chế nhiệt sử dụng hệ thống khống chế nhiệt kỹ thuật số điện tử ổn áp, làm cho vùng nhiệt dễ chỉnh ổn nhiệt, có chức năng tiết kiệm điện, và giảm ngắn thời gian gia nhiệt và năng cao tốc độ sản xuất.
5.hệ thống khống chế điện khí: Được thiết kế với quy trình điều khiển PLC Delta, màn hình cảm ứng lớn như giao diện người máy,toàn bộ đăng nhập bằng tiếng Trung,tiếng Anh,dễ dàng thao tác,lắp thiết bị tắt dừng khẩn cấp,bảo đảm cho việc sản xuất được an toàn
6. hệ thống cắt :thiết kế tự động cắt theo chiều ngang bằng motor,sản phẩm cắt chính xác,em đệm, bộ tấm thả sản phẩm nhẹ nhạng.
7. hệ thống bảo vệ an toàn: chỗ cắt đứt tấm nhựa có vỏ kính thủy tinh hữu cơ bảo vệ, thiết kế an toán có thể phòng chống thao táo nguy hiểm sự cố vv.
8. hệ thống kéo màng: sử dụng motor giảm tốc 3KW toàn nhôm, độ chính xác khống chế dưới 1mm,và chuyên dùng cho màng hút nhựa và in ẩn, tấm màng ngành nhựa.
